脱硫泵

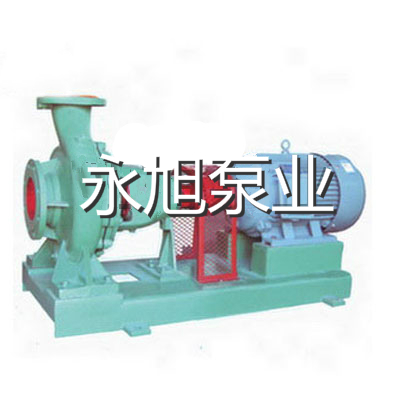

IS系列单级离心泵

发布：admin 发布时间：2017-06-28

一、概述
　　IS型泵系单级单吸（轴向吸入）离心泵/ISR型热水离心泵，适用于工业和城给、排水及农业排灌。供输送80℃以下的清水及物理和化学性质类似清水的液体之用。IS型泵全系列共29种基本型，通过变速和切割叶轮直径，可获的153种性能供用户选用。
二、结构说明
　　IS型泵，符合国家标准GB5662-85等效采用--国际标准ISO2858所规定的标记性能和尺寸。主要由泵体、泵盖、叶轮、轴、密封环、轴套及悬架轴承部件等所组成。
三、密封形式
　　泵的轴向密封为软填料密封和机械密封及橡胶油封三种形式。
四、性能参数

型号	转速 r/min	流量 Q		扬程 m	效率 %	功率（ KW ）		汽蚀余量 m	叶轮直径 mm
		m3/h	L/S			轴功率 Pa	功率 KW


50-32-125	2900	12.5	3.47	20	60	1.13	2.2	2	130
50-32-125	1450	6.3	1.74	5	54	0.16	0.55	2	130
50-32-125A	2900	11.2	3.11	16	58	0.84	1.1	2	116.5
50-32-125A	1450	5.6	1.56	4	52	0.12	0.55	2	116.5
50-32-160	2900	12.5	3.47	32	54	2.02	3	2	158
50-32-160	1450	6.3	1.74	8	48	0.28	0.55	2	158
50-32-160A	2900	11.7	3.25	28	51	1.72	2.2	2	148
50-32-160A	1450	5.9	1.64	7	46	0.25	0.55	2	148
50-32-160B	2900	10.8	3.01	24	50	1.42	2.2	2	137
50-32-160B	1450	5.4	1.5	6	44	0.2	0.55	2	137
50-32-200	2900	12.5	3.47	50	48	3.54	5.5	2	198
50-32-200	1450	6.3	1.74	12.5	42	0.51	0.75	2	198
50-32-200A	2900	11.7	3.25	44	46	3.25	4	2	185.5
50-32-200A	1450	5.9	1.64	11	40	0.44	0.55	2	185.5
50-32-200B	2900	10.8	3.01	38	44	2.55	3	2	172.5
50-32-200B	1450	5.4	1.5	9.5	38	0.37	0.55	2	172.5
50-32-250	2900	12.5	3.47	80	38	7.16	11	2	250
50-32-250	1450	6.3	1.74	20	32	1.07	1.5	2	250
50-32-250A	2900	11.7	3.25	70	36	6.2	7.5	2	234
50-32-250A	1450	5.9	1.64	17.5	30	0.94	1.5	2	234
50-32-250B	2900	10.8	3.01	60	34	5.21	7.5	2	216.5
50-32-250B	1450	5.4	1.5	15	28	0.79	1.1	2	216.5
65-50-125	2900	25	6.94	20	69	1.97	3	2	130
65-50-125	1450	12.5	3.47	5	64	0.27	0.55	2	130
65-50-125A	2900	22.4	6.22	16	67	1.46	2.2	2	116.5
65-50-125A	1450	11.2	3.11	4	62	0.2	0.55	2	116.5
65-50-160	2900	25	6.94	32	65	3.35	5.5	2	165
65-50-160	1450	12.5	3.47	8	60	0.45	0.75	2	165
65-50-160A	2900	23.4	6.5	28	63	2.83	4	2	154.5
65-50-160A	1450	11.7	3.25	7	58	0.38	0.55	2	154.5
65-50-160B	2900	21.7	6.03	24	61	2.33	3	2	143
65-50-160B	1450	10.8	3.01	6	56	0.32	0.55	2	143
65-40-200	2900	25	6.94	50	60	5.67	7.5	2	200
65-40-200	1450	12.5	3.47	12 .5	55	0.77	1.1	2	200
65-40-200A	2900	23.4	6.5	44	58	4.83	7.5	2	187.5
65-40-200A	1450	11.7	3.25	11	53	0.66	1.1	2	187.5
65-40-200B	2900	21.7	6.03	38	56	4.01	5.5	2	174.5
65-40-200B	1450	10.8	3.01	9.5	51	0.55	0.75	2	174.5
65-40-250	2900	25	6.94	80	53	10.3	15	2	254
65-40-250	1450	12.5	3.47	20	48	1.42	2.2	2	254
65-40-250A	2900	23.4	6.5	70	51	8.75	11	2	237.5
65-40-250A	1450	11.7	3.25	17.5	46	1.21	1.5	2	237.5
65-40-250B	2900	21.7	6.03	60	49	7.24	11	2	220
65-40-250B	1450	10.8	3.01	15	44	1.01	1.5	2	220
65-40-315	2900	25	6.94	125	40	21.3	30	2.5	315
65-40-315	1450	12.5	3.47	32	37	2.94	4	2.5	315
65-40-315A	2900	23.9	6.64	114	38	19.53	22	2.5	301
65-40-315A	1450	11.9	3.32	28.5	35	2.65	4	2.5	301
65-40-315B	2900	22.7	6.3	103	36	17.67	22	2.5	286
65-40-315B	1450	11.3	3.15	25.8	33	2.41	3	2.5	286
65-40-315C	2900	21.4	5.94	92	35	15.31	18.5	2.5	270
65-40-315C	1450	10.7	2.97	23	32	2.09	3	2.5	270
80-65-125	2900	50	13.9	20	75	3.63	5.5	3	137
80-65-125	1450	25	6.94	5	71	0.48	0.75	2.5	137
80-65-125A	2900	44.7	12.42	16	73	2.67	4	3	124.5
80-65-125A	1450	22.4	6.22	4	69	0.35	0.55	2.5	124.5
80-65-160	2900	50	13.9	32	73	5.97	7.5	2.5	168
80-65-160	1450	25	6.94	8	69	0.79	1.5	2.5	168
80-65-160A	2900	46.8	13	28	71	5.03	7.5	2.5	157
80-65-160A	1450	23.4	6.5	7	67	0.67	1.1	2.5	157
80-65-160B	2900	43.3	12.04	24	69	4.11	5.5	2.5	145.5
80-65-160B	1450	21.7	6.03	6	65	0.55	0.75	2.5	145.5
80-50-200	2900	50	13.9	50	69	9.87	15	2.5	202
80-50-200	1450	25	6.94	12.5	65	1.31	2.2	2.5	202
80-50-200A	2900	46.8	13	44	67	8.37	11	2.5	189.5
80-50-200A	1450	23.4	6.5	11	63	1.11	1.5	2.5	189.5
80-50-200B	2900	43.3	12.04	38	65	6.9	11	2.5	176
80-50-200B	1450	21.7	6.03	9.5	61	0.92	1.1	2.5	176
80-50-250	2900	50	13.9	80	63	17.3	22	2.5	250
80-50-250	1450	25	6.94	20	60	2.27	3	2.5	250
80-50-250A	2900	46.8	13	70	61	14.63	18.5	2.5	234
80-50-250A	1450	23.4	6.5	17.5	58	1.92	2.2	2.5	234
80-50-250B	2900	43.3	12.04	60	59	12	15	2.5	216.5
80-50-250B	1450	21.7	6.03	15	56	1.58	2.2	2.5	216.5
80-50-315	2900	50	13.9	125	54	31.5	37	2.5	315
80-50-315	1450	25	6.94	32	52	4.19	5.5	2.5	315
80-50-315A	2900	47.7	13.25	114	52	28.5	37	2.5	301
80-50-315A	1450	23.8	6.62	28.5	50	3.7	5.5	2.5	301
80-50-135B	2900	45.4	12.6	103	50	25.45	30	2.5	286
80-50-135B	1450	22.7	6.3	25.8	48	3.32	4	2.5	286
80-50-315C	2900	42.9	11.9	92	49	21.9	30	2.5	270
80-50-315C	1450	21.4	5.94	23	47	2.85	4	2.5	270
100-80-125	2900	100	27.8	20	78	7	11	4.5	139
100-80-125	1450	50	13.9	5	75	0.91	1.5	2.5	139
100-80-125A	2900	89.4	24.83	16	76	5.13	7.5	4.5	124.5
100-80-125A	1450	44.7	12.42	4	73	0.67	1.1	2.5	124.5
100-80-160	2900	100	27.8	32	78	11.2	15	4	170
100-80-160	1450	50	13.9	8	75	1.45	2.2	2.5	170
100-80-160A	2900	93.5	26	28	76	9.39	11	4	159
100-80-160A	1450	46.8	13	7	73	1.22	1.5	2.5	159
100-80-160B	2900	86.6	24.1	24	74	7.66	11	4	147
100-80-160B	1450	43.3	12.04	6	71	0.998	1.5	2.5	147
100-65-200	2900	100	27.8	50	76	17.9	22	3.6	203
100-65-200	1450	50	13.9	12.5	73	2.33	4	2	203
100-65-200A	2900	93.5	26	44	74	15.16	18.5	3.6	190.5
100-65-200A	1450	46.8	13	11	71	1.97	3	2	190.5
100-65-200B	2900	86.6	24.1	38	72	12.47	15	3.6	177
100-65-200B	1450	43.3	12.04	9.5	69	1.63	2.2	2	177
100-65-250	2900	100	27.8	80	72	30.3	37	3.8	255
100-65-250	1450	50	13.9	20	68	4	5.5	2	255
100-65-250A	2900	93.5	26	70	70	25.49	30	3.8	238.5
100-65-250A	1450	46.8	13	17.5	66	3.38	4	2	238.5
100-65-250B	2900	86.6	24.1	60	68	20.85	22	3.8	221
100-65-250B	1450	43.3	12.04	15	64	2.77	4	2	221
100-65-315	2900	100	27.8	125	66	51.6	75	3.6	315.5
100-65-315	1450	50	13.9	32	63	6.92	11	2	315.5
100-65-315A	2900	95.5	26.53	114	64	46.34	55	3.6	301.5
	1450	47.7	13.25	28.5	61	6.07	7.5	2
100-65-315B	2900	90.8	25.2	103	62	41.04	45	3.6	286.5
100-65-315B	1450	45.4	12.6	25.8	59	5.4	7.5	2
100-65-315C	2900	85.8	23.83	92	61	35.24	45	3.6	270.5
100-65-315C	1450	42.9	11.9	23	58	4.63	5.5	2
125-100-200	2900	200	55.6	50	81	33.6	45	4.5	216
125-100-200	1450	100	27.8	12.5	76	4.48	7.5	2.5
125-100-200A	2900	187	52	44	79	28.39	37	4.5	202.5
125-100-200A	1450	93.5	26	11	74	3.79	5.5	2.5
125-100-200B	2900	173	48.1	38	77	23.27	30	4.5	188.5
125-100-200B	1450	86.5	24.1	9.5	72	3.12	4	2.5
125-100-250	2900	200	55.6	80	78	55.9	75	4.2	255
125-100-250	1450	100	27.8	20	76	7.17	11	2.5
125-100-250A	2900	187	52	70	76	46.96	55	4.2	238.5
125-100-250A	1450	93.5	26	17.5	74	6.03	7.5	2.5
125-100-250B	2900	173	48.1	60	74	38.24	45	4.2	211
125-100-250B	1450	86.5	24.1	15	72	4.92	5.5	2.5
125-100-315	2900	200	55.6	125	75	90.8	110	4.5	317
125-100-315	1450	100	27.8	32	73	11.9	15	2.5
125-100-315A	2900	191	53.1	114	73	81.3	90	4.5	302.5
125-100-315A	1450	95.5	26.53	28.5	71	10.44	15	2.5
125-100-315B	2900	181.6	50.44	103	71	71.74	90	4.5	288
125-100-315B	1450	90.8	25.2	25.8	69	9.24	11	2.5
125-100-315C	2900	171.6	47.66	92	70	61.41	75	4.5	272
125-100-315C	1450	85.8	23.83	23	68	7.9	11	2.5
125-100-400	1450	100	27.8	50	65	21	30	2.5	395
125-100-400A	1450	93.5	26	44	63	17.8	22	2.5	370.5
125-100-400B	1450	86.5	24	38	61	14.66	18.5	2.5	344.5
150-125-250	1450	200	55.6	20	81	13.5	18.5	3	260
150-125-250A	1450	187	52	17.5	79	11.29	15	3	243.5
150-125-250B	1450	173	48.1	15	77	9.19	11	3	225
150-125-315	1450	200	55.6	32	78	22.35	30	3	325
150-125-315A	1450	187	52	28	76	18.78	22	3	304
150-125-315B	1450	173	48.1	24	74	15.29	18.5	3	281.5
150-125-400	1450	200	55.6	50	75	36.3	45	2.8	399.5
150-125-400A	1450	187	52	44	73	32.33	37	2.8	374.5
150-125-400B	1450	173	48.1	38	71	25.24	30	2.8	348.5
200-150-250	1450	400	111.1	20	82	26.6	37	4.5	275
200-150-250A	1450	374	103.8	17.5	80	22.26	30	4.5	257.5
200-150-250B	1450	346	96.2	15	78	18.9	22	4.5	238
200-150-315	1450	400	111.1	32	82	42.5	55	3.5	346
200-150-315A	1450	374	103.8	28	80	35.62	45	3.5	325.5
200-150-315B	1450	346	96.2	24	78	29.02	37	3.5	301.5
200-150-400	1450	400	111.1	50	81	67.2	90	3.8	395
200-150-400A	1450	374	103.8	44	79	56.68	75	3.8	370.5
200-150-400B	1450	346	96.2	38	77	46.54	55	3.8	344.5
