IHF型化工衬氟泵

发布：admin 发布时间：2017-06-28

产品介绍

一、概述
IHF型化工衬氟泵为单级单吸式化工离心泵，该泵是依照国际标准并结合非金属泵的加工工艺设计生产。泵体、叶轮、泵盖等与介质接触的过流部件采用A3钢衬F46，轴封采用碳化硅材质机械密封，实际使用显示：该泵具有耐腐、不老化、机械强度高、运行平稳、结构先进合理、密封性能可靠、拆卸检修方便、使用寿命长等优点。广泛适用于化工、制药、石油、冶金、酸洗、电力、电镀、染料、农药等行业，在-20℃-+100℃温度条件下长期输送任意浓度的硫酸、盐酸、醋酸、氢氟酸、硝酸、强碱、强氧化剂、有机熔剂、还原剂等强腐蚀性介质。是一种以取代FSB型氟泵、IH型化工离心泵的新型节能产品。并且与IH型化工离心泵具有良好的通用性和互换性。
性能参数范围：流量　3.2～200m3/h
　　　　　　扬程　5～80m
用户可根据被输送介质的腐蚀程度对泵的过流部分选用不同的材质如聚全氟乙丙烯（F46）聚偏氟乙烯（PVDF）等。

二、IHF化工衬氟泵型号意义说明

例：IHF80-50-200A

IH——国际标准化工泵

F——泵过流部分材质（F46）

80——泵进口直径（mm）

50——泵出口直径（mm）

200——叶轮名义直径（mm）

A——叶轮外径第一次切割

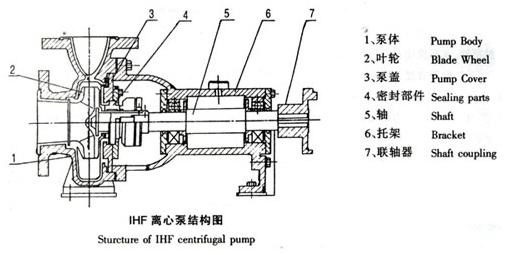

三、IHF型化工衬氟泵结构图


四、IHF型化工衬氟泵工作性能参数表

型号	流量		扬程	转速	功率 kw		效率	允许汽蚀余量
	流量		扬程	转速	功率 kw		效率	允许汽蚀余量
	m3/h	L/s	m	r/min	轴功率	配用电机功率	η(%)	m
	m3/h	L/s	m	r/min	轴功率	配用电机功率	η(%)	m
IHF50-32-125	12.5	3.47	20	2900	1.33	3	51	3.8
IHF50-32-160			32		2.37	4	46
IHF50-32-200			50		4.38	7.5	39
IHF50-32-250			80		8.25	15	33
IHF65-50-125	25	6.94	20		2.2	3	62	4
IHF65-50-160			32		3.82	5.5	57
IHF65-40-200			50		6.55	11	52
IHF65-40-250			80		11.84	18.5	46
IHF80-65-125	50	13.88	20		3.95	5.5	69	4
IHF80-65-160			32		6.5	11	67
IHF80-50-200			50		10.8	15	83
IHF80-50-250			80		19.11	30	57
IHF100-80-125	100	27.77	20		7.074	11	77	4.5
IHF100-80-160			32		11.9	15	73
IHF100-65-200			50		18.9	30	72
IHF100-65-250			80		32	45	68
IHF125-100-200	200	55.55	50		35.4	45	77	4.8
IHF125-100-250	200	55.55	80		58.1	75	75	4.8
IHF50-32-125	6.3	1.75	5	1450	0.19	0.55	45	3.5
IHF50-32-160			8		0.34	0.55	40
IHF50-32-200			12.5		0.65	1.5	33
IHF50-32-250			20		1.27	2.2	27
IHF65-50-125	12.5	3.47	5		0.31	0.55	55	3.5
IHF65-50-160			8		0.53	0.75	51
IHF65-40-200			12.5		0.93	1.5	46
IHF65-40-250			20		1.75	3	39
IHF65-40-315			32		3.3	5.5	33
IHF80-65-125	25	6.94	5		0.53	0.75	64	3.8
IHF80-65-160			8		0.88	1.5	62
IHF80-50-200			12.5		1.49	2.2	57
IHF80-50-250			20		2.569	4	53
IHF80-50-315			32		5.067	7.5	43
IHF100-80-125	50	13.88	5		0.92	1.5	74	4
IHF100-80-160			8		1.58	2.2	69
IHF100-65-200			12.5		2.5	4	68
IHF100-65-250			20		4.3	5.5	65
IHF100-65-315			32		7.5	11	58
IHF125-100-200	100	27.77	12.5		4.66	7.5	73	4.5
IHF125-100-250			20		7.56	11	72
IHF125-100-315			32		12.82	18.5	68
IHF125-100-400			50		22.69	30	60
IHF150-125-250	200	55.55	20		14.1	18.5	77	4.8
IHF150-125-315			32		23.2	30	75
IHF150-125-400			50		38.9	45	70
IHF200-150-250	400	111.1	20		26.9	30	81	5
IHF200-150-315			32		44.1	55	79
IHF200-150-400			50		69.8	75	78

此泵的详细性能结构，欢迎来电洽谈
