SJB型耐酸耐磨泵
发布:admin 发布时间:2017-06-28

1 简介

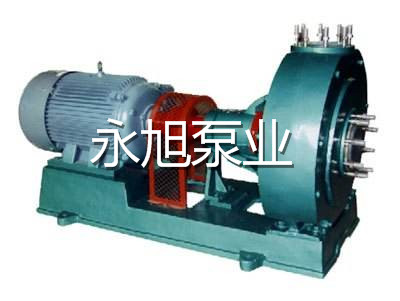

SJB系列耐酸耐磨泵是永旭泵业结合国内生产实际需要研制而成的单级单吸离心泵

SJB型耐酸耐磨泵的过流部件泵体、叶轮、泵盖均采用机械强度高,耐磨、耐腐性能好的非金属材料,经过高温、高压一次模压成型。固定外壳采用抗压、抗冲击的优质A3钢铸造而成。该泵使用内装式机械密封,机械密封的摩擦副采用目前耐腐蚀、耐磨性能佳的无压烧结碳化硅,配合高品质的“O”型密封圈,密封系统技术独特,使用寿命长。叶轮为单吸、径向、半开式(进口DN150及以上型号为封闭式),动平衡符合ISO G6.3。整体轴承架,三只深沟球滚子轴承使运行更稳定。


2 应用范围

永旭泵业的SJB型耐酸耐磨泵应用范围十分广泛。

输送介质:含固量低于40%(体积比),温度低于150℃(因材料不同有差异),介质必须不能与泵过流材质发生化学作用。

当泵送的介质的密度大于1.2或粘度大于水时,需要使用输出功率相应较大的电机。

化工行业的各类酸、碱、盐、有机化学品、腐蚀性浆液的输送、循环。

酸洗行业的酸循环泵、废酸泵,包括不锈钢混酸酸洗(氢氟酸与硝酸混酸,氢氟酸与硫酸混酸及其它),碳钢板盐酸酸洗,钛板及其它金属板材的酸洗。

酸再生行业中的废酸输送泵、供酸泵、酸循环泵。

氧化行业的铝材氧化所用的氧化循环泵、封孔循环泵、着色循环泵、汤洗循环泵。

脱硫行业的氨法脱硫、氧化镁脱硫等所用的浆液循环泵。

其它含腐蚀性及一定磨料的介质。

3 型号意义

    例:SJB150—125—315  A

         SJB—耐酸耐磨泵

         150—泵进液口口径(mm)

         125—泵出液口口径(mm)

         315—叶轮名义直径(mm)

         A—叶轮第一次切割



4 技术数据

4.1环境温度

最大为+40℃

如果环境温度超过40℃,或者当电机的安装高度超过海拔1000米,则电机的输出功率会由于空气密度的减小和相应较低的空气冷却效果而减小。在这种情况下,必须选用更高输出功率的电机。如果电动机实际运行环境条件超出以上标准,其实际有效输出功率可按以下公式进行计算修正:

实际有效输出功率=额定输出功率×温度系数×海拔高度系数

环境温度(℃)

温度系数

环境海拔高度(m)

海拔高度系数

30

1.06

1000

1.0

35

1.03

1500

0.98

40

1.00

2000

0.94

45

0.97

2500

0.91

50

0.93

3000

0.87

55

0.88

3500

0.82

60

0.82

4000

0.77

*当计算结果实际有效输出功率大于额定功率时,标准电机应降低负荷使用,或与电机制造厂商协商由电机制造厂商进行特殊设计制造来满足现场运行要求。

4.2介质温度

SJB耐酸耐磨泵适用于-20℃~150℃的介质。

泵过流材质

最低使用温度

最高使用温度

UHMWPE

-20℃

80℃

PPH

-20℃

110℃

PFA

-20℃

150℃

*其它材质可根据工况定制

4.3最小进口压力

最小入口压力计算方法:

H= Pb×10.2-NPSH-Hf-Hv-Hs

其中:

Pb=气压计所示的大气压值(大气压力可以预设为0.1MPa)。

在封闭系统中,Pb 为气压计中系统压力。

NSPH=汽蚀余量(参见泵性能参数表)

Hf=泵吸入管路中的液体摩擦损耗

Hv=汽化压力

Hs=安全余量(最小取0.5米)

如果算得H是正值,表示泵可以在吸入侧吸上的高度为H米;

如果算得H是负值,泵入口至少需有正H米高的压力,在运转期间,压力必须与所计算的H相等。

4.4最大进口压力

泵的最大进口压力加上泵在闭阀时的扬程不得大于泵的设计最大允许压力。

4.5最小流量

当泵运转时的流量接近零,泵几乎所有的能量都以热能的形式传递给泵送介质,液体将被加热直至汽化,这将引起叶轮的严重损坏从而导致泵的最终损坏,机械密封部件同时也将受到损坏。

在工程中,为了简便起见,也可利用实际经验数据来确定离心泵的最小连续热流量。对最小连续热流量近似地采用额定流量的30%~40%。可在泵出口法兰和出口阀之间的管线上安装一条回到吸入源的旁通管,一个用来调节流速的节流阀安装在旁通管上,用这种方式可在出口阀打开的情况下调节流量(但此方法降低了泵的效率)。

4.6电气数据

详见电机说明书。

4.7噪音等级

符合GB/T 29529-2013 《泵的噪声测量与评价方法》

5 性能参数表

型号

流量

m3/h

扬程

m

转速

r/min

配用功率

kw

效率

%

必须汽蚀余量

m

SJB32-25-160

3.2

32

2900

3

39

5

SJB32-25-160

1.6

8

1450

0.75

35

5

SJB40-32-125

6.3

20

2900

3

52

5

SJB40-32-125

3.2

5

1450

0.75

46

5

SJB40-32-160

6.3

32

2900

4

47

5

SJB40-32-160

3.2

8

1450

1.1

42

5

SJB40-32-200

6.3

50

2900

7.5

38

5

SJB40-32-200

3.2

12.5

1450

1.5

38

5

SJB40-32-250

6.3

80

2900

15

32

5

SJB40-32-250

3.2

20

1450

2.2

35

5

SJB50-32-125

12.5

20

2900

4

51

3.8

SJB50-32-125

6.3

5

1450

0.75

45

3.5

SJB50-32-160

12.5

32

2900

5.5

46

3.8

SJB50-32-160

6.3

8

1450

1.1

40

3.5

SJB50-32-200

12.5

50

2900

11

39

3.8

SJB50-32-200

6.3

12.5

1450

2.2

33

3.5

SJB50-32-250

12.5

80

2900

18.5

33

3.8

SJB50-32-250

6.3

20

1450

3

27

3.5

SJB65-50-125

25

20

2900

4

62

3.8

SJB65-50-125

12.5

5

1450

0.75

55

3.5

SJB65-50-160

25

32

2900

7.5

57

3.8

SJB65-50-160

12.5

8

1450

1.5

51

3.5

SJB65-50-200

25

50

2900

15

52

3.8

SJB65-50-200

12.5

12.5

1450

2.2

46

3.5

SJB65-40-250

25

80

2900

22

46

3.8

SJB65-40-250

12.5

20

1450

4

39

3.5

SJB65-40-315

25

125

2900

37

39

3.8

SJB65-40-315

12.5

32

1450

7.5

33

3.5

SJB80-65-125

50

20

2900

7.5

69

4

SJB80-65-125

25

5

1450

1.5

64

3.8

SJB80-65-160

50

32

2900

15

67

4

SJB80-65-160

25

8

1450

2.2

62

3.8

SJB80-50-200

50

50

2900

18.5

63

4

SJB80-50-200

25

12.5

1450

3

57

3.8

SJB80-50-250

50

80

2900

37

57

4

SJB80-50-250

25

20

1450

5.5

53

3.8

SJB80-50-315

25

32

1450

11

42

3.8

SJB80-50-400

25

50

1450

18.5

24

3.8

SJB100-80-125

100

20

2900

15

77

4.5

SJB100-80-125

50

5

1450

2.2

74

4

SJB100-80-160

100

32

2900

18.5

73

4.5

SJB100-80-160

50

8

1450

3

69

4

SJB100-65-200

100

50

2900

37

72

4.5

SJB100-65-200

50

12.5

1450

5.5

68

4

SJB100-65-250

100

80

2900

55

68

4.5

SJB100-65-250

50

20

1450

7.5

65

4

SJB100-65-315

50

32

1450

15

58

4

SJB100-65-400

50

50

1450

30

29

4

SJB125-100-200

200

50

2900

55

77

4.8

SJB125-100-200

100

12.5

1450

11

73

4.5

SJB125-100-250

100

20

1450

15

72

4.5

SJB125-100-315

100

32

1450

22

68

4.5

SJB125-100-400

100

50

1450

37

60

4.5

SJB150-125-250

200

20

1450

22

77

4.8

SJB150-125-315

200

32

1450

37

75

4.8

SJB150-125-400

200

50

1450

75

70

4.8

SJB200-150-250

400

20

1450

45

81

5

SJB200-150-315

400

32

1450

75

79

5

SJB200-150-400

400

50

1450

110

78

5

SJB250-200-400

600

40

1450

132

85

4.8

SJB250-200-400

400

20

980

37

82

3

SJB250-200-500

600

70

1450

160

84

4.8

SJB250-200-500

400

32

980

55

79

4.5

SJB300-250-400

1200

40

1450

280

85

5

SJB300-250-400

800

20

980

90

83

5


此泵的详细性能结构,欢迎来电洽谈

联系电话:13961026099
