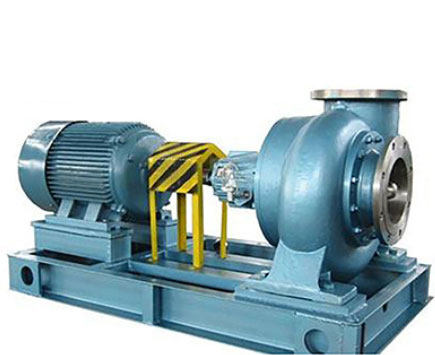

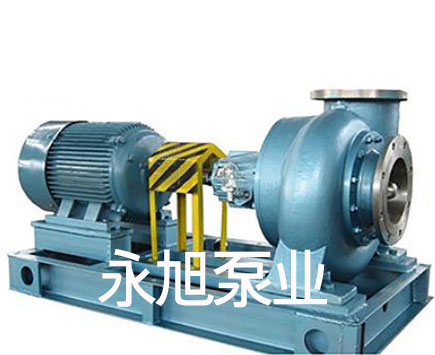

SPP混流泵
发布:admin 发布时间:2017-07-17

一、SPP混流泵概述

  SPP混流泵是介于离心泵和轴流泵之间的一种泵,又称斜流泵。适用于化工流程中强制循环、海水养殖、城市煤气工程、水处理系统。SPP泵能够经济有效地输送大流量、低扬程的、纯净的或含有一定颗粒的,化学中性的或有腐蚀性的液体(强腐蚀性液体需说明)。SPP化工泵性能高、能耗小,泵在整个机能范围内的能耗平均,可以在闭阀下启动,而电机不至过载,过流截面大,不易堵塞,结构紧固,使用寿命长。

1

二、SPP混流泵与离心泵、轴流泵的不同

  1)从流量、扬程来比较

  SPP混流泵的流量比离心泵大,比轴流泵小;

  SPP混流泵的扬程比轴流泵高,比离心泵小;

  SPP的流量从每小时数百吨到数千吨不等,扬程从5米到20米左右。

  2)从液体流出方式来比较

  当电动机带动叶轮旋转后,SPP既能产生离心力,也能产生轴向推力,是离心泵和轴流泵的综合。离心泵叶轮旋转只有离心力,轴流泵叶轮旋转只有轴向推力。

三、混流泵的结构

  混流泵的结构,不管是蜗壳式混流泵还是导叶式混流泵,都是同样由叶轮、泵壳、泵轴、轴承和填料密封装置五个部件组成(图3-18)。蜗壳式混流泵的外形酷似离心泵;而导叶式混流泵的外形则很像轴流泵。混流泵叶轮形状粗短,它一部分像离心泵的叶轮;一部分又像轴流泵的叶轮,叶片是螺旋形扭曲叶片,叶轮叶片间的流道较宽,叶片出口边倾斜;它与离心泵和轴流泵叶轮内水流状况不同。水在混流泵叶轮中流动.是轴向进来.以倾斜的方向流出去,所以,混流泵又叫做斜流泵。泵壳的结构形式有两种:一是蜗壳形.例如HB型混流泵,基本上与离心泵相同,但其泵体宽大,卧式安装使用;另一是圆筒形.例如导叶式混流泵、农排泵,它们与立式轴流泵相似,泵体内也装有导叶,立式安装使用。

四、混流泵的特点

  混流泵是一种“拉出”式结构泵,在检查和拆卸叶轮和轴封时,毋须将与泵体相连接的管路拆开。

  装有精密加工的泵轴,装有稀油润滑的轴承,在填料函盖中装有防护轴套。

  轴承箱的油位,可由恒位油杯来控制。

  泵体的支脚,可承受来自管路的任何载荷,并直接传递给基础。这样,转子不会因为泵承受受载荷而产生弯曲,从而保证轴承的使用寿命。

  由于较大的过流面积,从而减少阻塞。

  泵的旋转方向,从驱动端看,为顺时针方向。动力驱动可采用电动机或内燃机。泵装置上可以配备完整的放气装置,有利于吸入管路的排气。

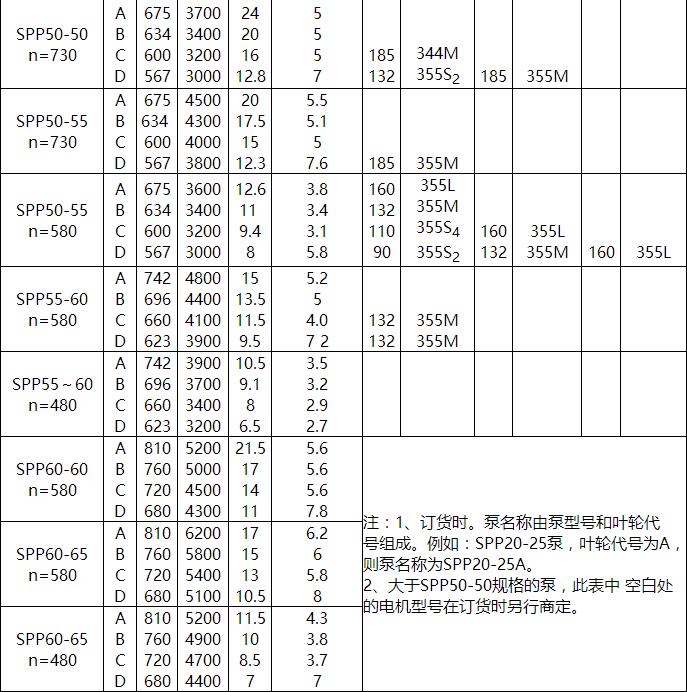

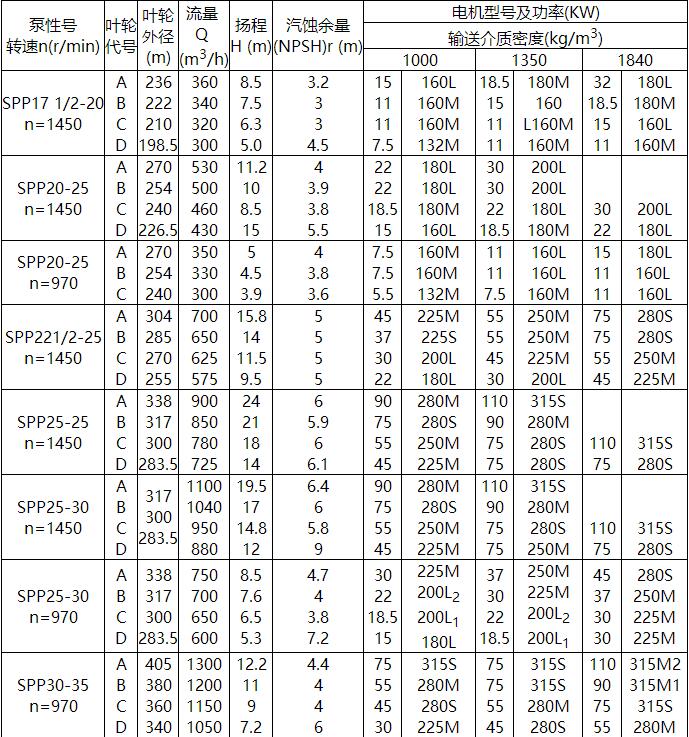

五、SPP混流泵性能参数
