IH系列化工泵

发布：admin 发布时间：2017-06-28

产品介绍

一.概述
IH型单级单吸悬臂式化工离心泵是取代F型耐腐蚀离心泵的节能、换代产品，该产品广泛用于化工、石油、冶金、造纸、食品、制药、合成纤维等工业部门，用来输送有腐蚀性粘度类似于水的液体。泵的进口压力不得超过0.3MPa。
　　IH型化工泵输送介质的温度一般为-20℃～105℃，必要时采用适当的冷却措施，可输送更高温度的液体。

1.1 型号意义

　　IH50-32-160A-304

　　IH-国际标准化工泵
　　50-泵吸入口直径为50mm
　　32-泵排出口直径为32mm
　　160-叶轮的名义直径为160mm
　　A-叶轮外径切割代号
　　304-泵接触液体零件的材料为ZG0Cr18Ni9Ti
1.2 性能范围（设计点）；流量为1.6-400m3/h时，扬程为5-125m，设计压力1.6MPa
二.泵的结构说明
2.1 IH型化工泵主要零件有泵体、叶轮、叶轮螺母、泵盖、密封部件、悬架部件等。
泵的结构特点是：泵盖通过止口固定在中间支架上，然后通过泵体与中间支架口的联接，把泵盖夹紧在中间。泵体是轴向吸入、径向排出、底脚支承式，可直接固定在底座上。悬架部件通过止口固定在中间支架上，并用悬架支撑在底座上。检修时可以不拆卸进出口联接管路、泵体进行检修。
轴封有填料和机械密封等多种形式，可根据输送介质的性质和生产工艺的要求进行选定。
2.2 泵通过联轴器与电机联结，从驱动端看，泵为顺时针方向旋转。
2.3 材料：根据液体的腐蚀情况，可选用相适应的泵过流部分的材质。主要材质有SUS304、SUS316L等。

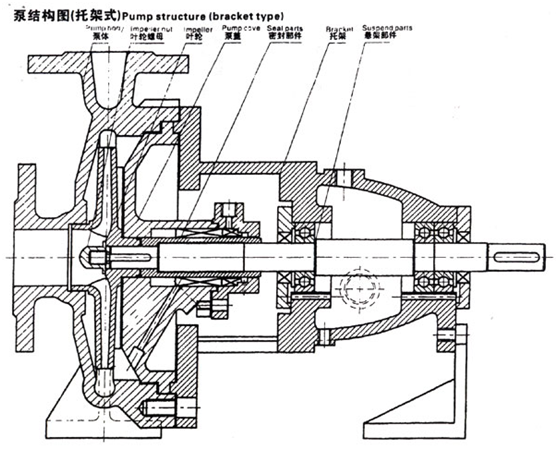

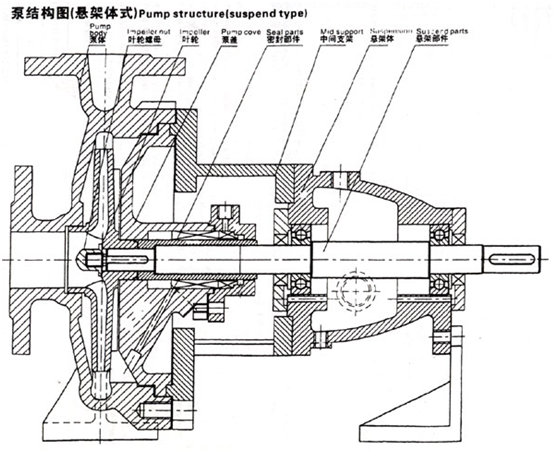

三.泵结构图

四.IH型化工离心泵工作性能表

型号	泵额定转速 n=2900r/min			泵额定转速 n=1450r/min
型号	流量 (m3/h)	扬程 (m)	电机功率 (KW)	流量 (m3/h)	扬程（m）	电机功率（KW）
IH25-25-125	3.2	20	1.1	1.6	5	0.55
IH25-25-160		32	2.2		8	0.55
IH25-25-200		50	5.5		12.5	0.75
IH25-25-250		80	7.5		20	1.5
IH40-32-125	6.3	20	1.5	3.2	5	0.55
IH40-32-160		32	3		8	0.55
IH40-32-200		50	5.5		12.5	1.1
IH40-32-250		80	11		20	2.2
IH50-32-125	12.5	20	3	6.3	5	0.55
IH50-32-160		32	4		8	0.55
IH50-32-200		50	7.5		12.5	1.5
IH50-32-250		80	15		20	2.2
IH65-50-125	25	20	3	12.5	5	0.55
IH65-50-160		32	5.5		8	0.75
IH65-40-200		50	11		12.5	1.5
IH65-40-250		80	18.5		20	3
IH65-40-315		125	30		32	5.5
IH80-65-125	50	20	5.5	25	5	0.75
IH80-65-160		32	11		8	1.5
IH80-50-200		50	15		12.5	2.2
IH80-50-250		80	30		20	4
IH80-50-315		125	45		32	7.5
IH100-80-125	100	20	11	50	5	1.5
IH100-80-160		32	15		8	2.2
IH100-65-200		50	22		12.5	4
IH100-65-250		80	55		20	5.5
IH100-65-315		125	75		32	11
IH125-100-200	200	50	45	100	12.5	7.5
IH125-100-250		80	75		20	11
IH125-100-315		125	132		32	18.5
IH125-100-400					50	30
IH150-125-250				200	20	18.5
IH150-125-315					32	30
IH150-125-400					50	45
IH200-150-250				400	20	37
IH200-150-315					32	55
IH200-150-400					50	90
